Castello Tafuri

Il comfort contemporaneo incontra la storia.

La tecnologia comincia
dall’ascolto dello spazio.

Affacciato sul mare di Portopalo di Capo Passero, Castello Tafuri unisce architettura storica e ospitalità contemporanea. Il progetto richiedeva una climatizzazione capace di seguire ambienti con esigenze differenti, mantenendo al tempo stesso ordinata e discreta la presenza della componente impiantistica.

DOCUMENTAZIONE MAELI

Il progetto, nel suo farsi.

Sistemi Hitachi air365 installati in copertura al Castello Tafuri
Dettaglio delle unità esterne Hitachi air365

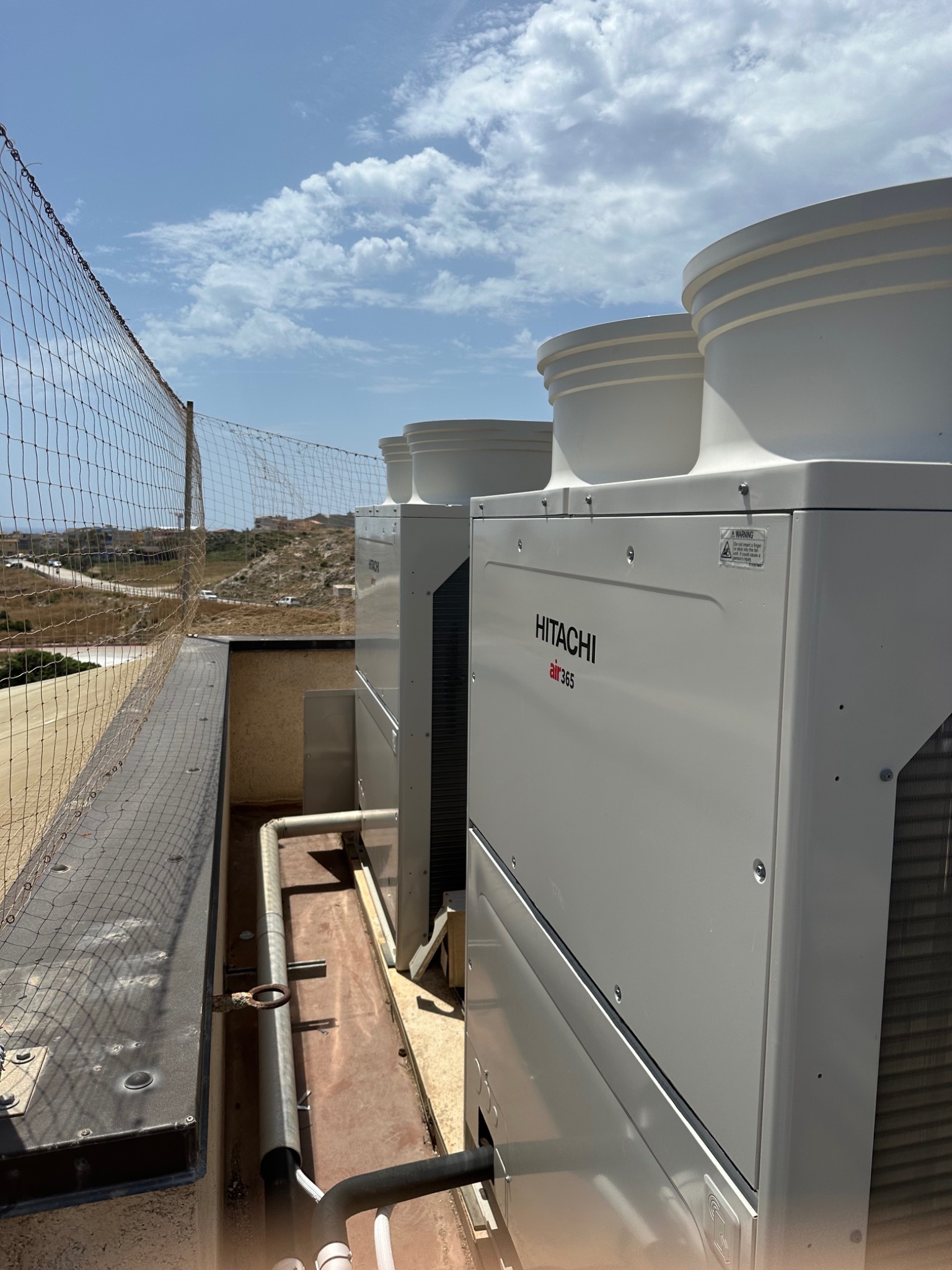

Gruppo di unità esterne Hitachi air365 sulla copertura del Castello Tafuri
Hitachi air365 in copertura · documentazione originale MAELI

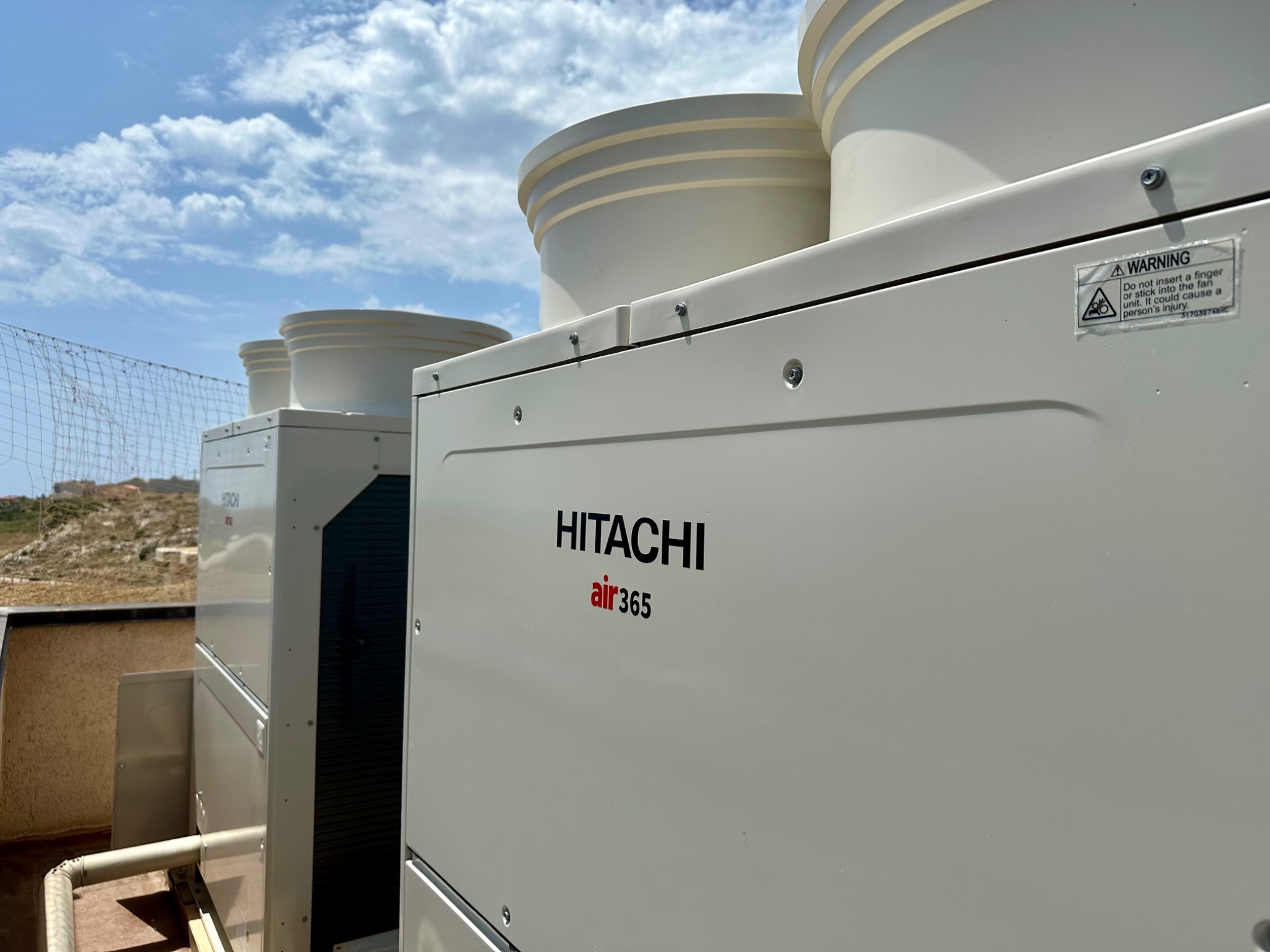

Dettaglio di una unità esterna Hitachi air365 installata al Castello Tafuri
Dettaglio dell’installazione · documentazione originale MAELI
02

LA SOLUZIONE

Precisione tecnica.
Presenza discreta.

La selezione Hitachi del 3 maggio 2024 definisce quattro sistemi VRF air365, per una potenza nominale complessiva di 213,5 kW in raffrescamento e riscaldamento. Le unità esterne FSXNP2E sono organizzate in copertura; all’interno, 52 terminali combinano 33 unità canalizzate e 19 unità a pavimento, così da adattare la distribuzione dell’aria ai diversi spazi della struttura.

  • 4 sistemi VRF Hitachi air365
  • 213,5 kW nominali complessivi
  • 6 moduli esterni FSXNP2E in copertura
  • 52 unità interne: 33 canalizzate e 19 a pavimento
DATI DI SELEZIONE VERIFICATI

Un VRF costruito per lo spazio, non soltanto per la potenza.

Il report di selezione Hitachi Global VRF 5.0.4, revisione 03.05.2024, documenta una configurazione a quattro sistemi indipendenti. La ripartizione consente di distribuire la potenza e la tipologia di terminale in modo coerente con gli ambienti serviti.

4sistemi VRF indipendenti
213,5kW nominali caldo/freddo
6moduli esterni in copertura
52unità interne selezionate

CONFIGURAZIONE DI PROGETTO

  • VRF_01: 90,0 kW nominali - RAS-32FSXNP2E, composto da moduli RAS-18 e RAS-14.
  • VRF_02: 62,0 kW nominali - RAS-22FSXNP2E, composto da moduli RAS-12 e RAS-10.
  • VRF_03: 33,5 kW nominali - RAS-12FSXNP2E.
  • VRF_04: 28,0 kW nominali - RAS-10FSXNP2E.
  • Terminali: famiglie RPF, RPFI, RPI e RPIL; 33 canalizzate e 19 unità a pavimento.

Le capacità riportate sono quelle nominali della selezione. Il report calcola le prestazioni alle condizioni di progetto indicate: 35 °C esterni e 27 °C interni in raffrescamento; 7 °C BS / 3,1 °C BU esterni e 20 °C interni in riscaldamento.

IL CONTRIBUTO MAELI

01Consulenza tecnica02Selezione della soluzione03Fornitura04Supporto tecnico e commerciale
