Peugeot Catania

Lo showroom resta in scena. Il comfort lavora in silenzio.

La tecnologia comincia
dall’ascolto dello spazio.

Uno showroom automobilistico richiede un comfort costante in uno spazio aperto, luminoso e soggetto a carichi variabili: vetrate, illuminazione tecnica, presenza del pubblico e aree operative convivono nella stessa esperienza di vendita. L’impianto è chiamato a trattare il volume senza interferire con la lettura delle vetture e dell’architettura commerciale.

DOCUMENTAZIONE MAELI

Il progetto, nel suo farsi.

Showroom Peugeot Catania con cassette a quattro vie Hitachi integrate a soffitto

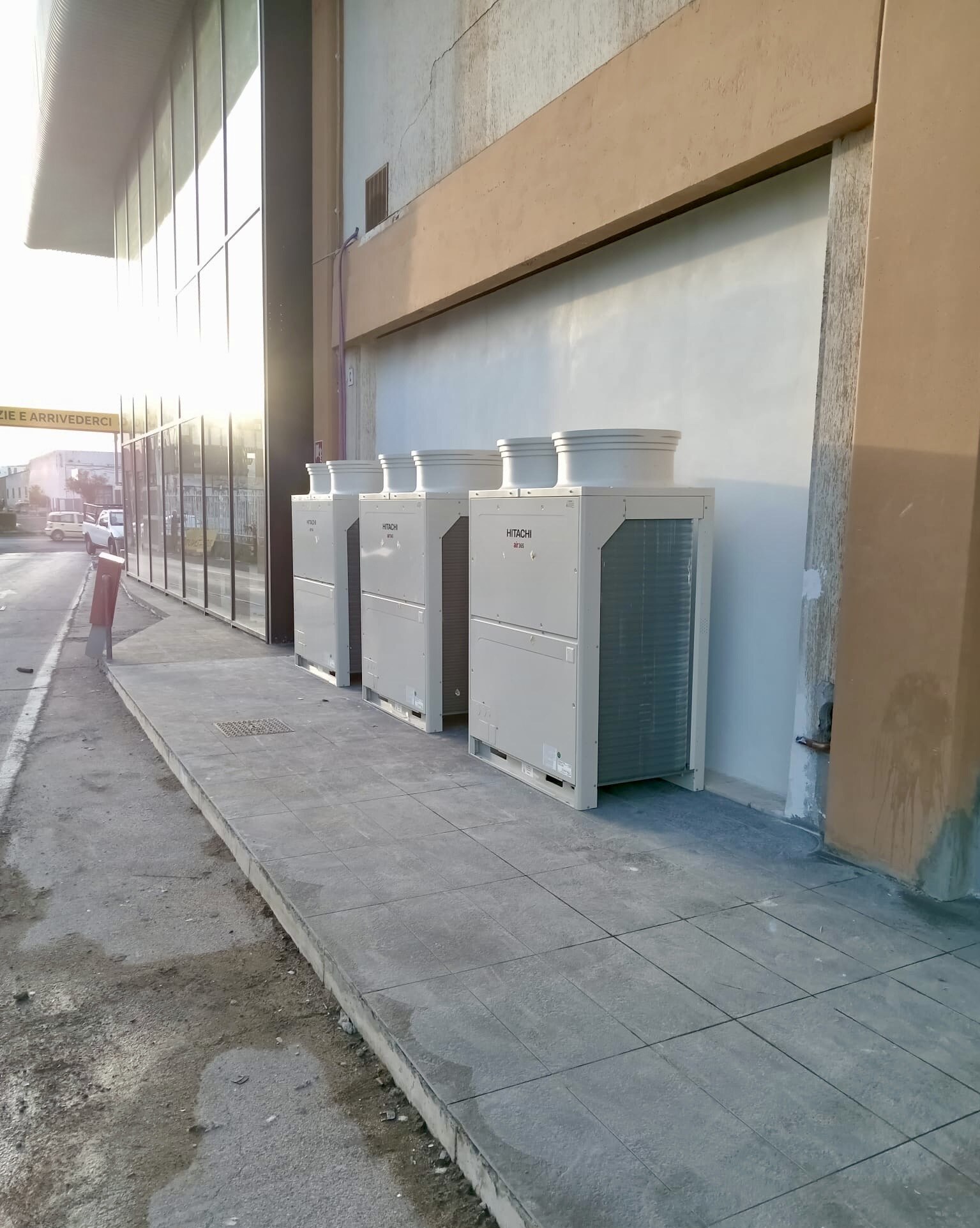

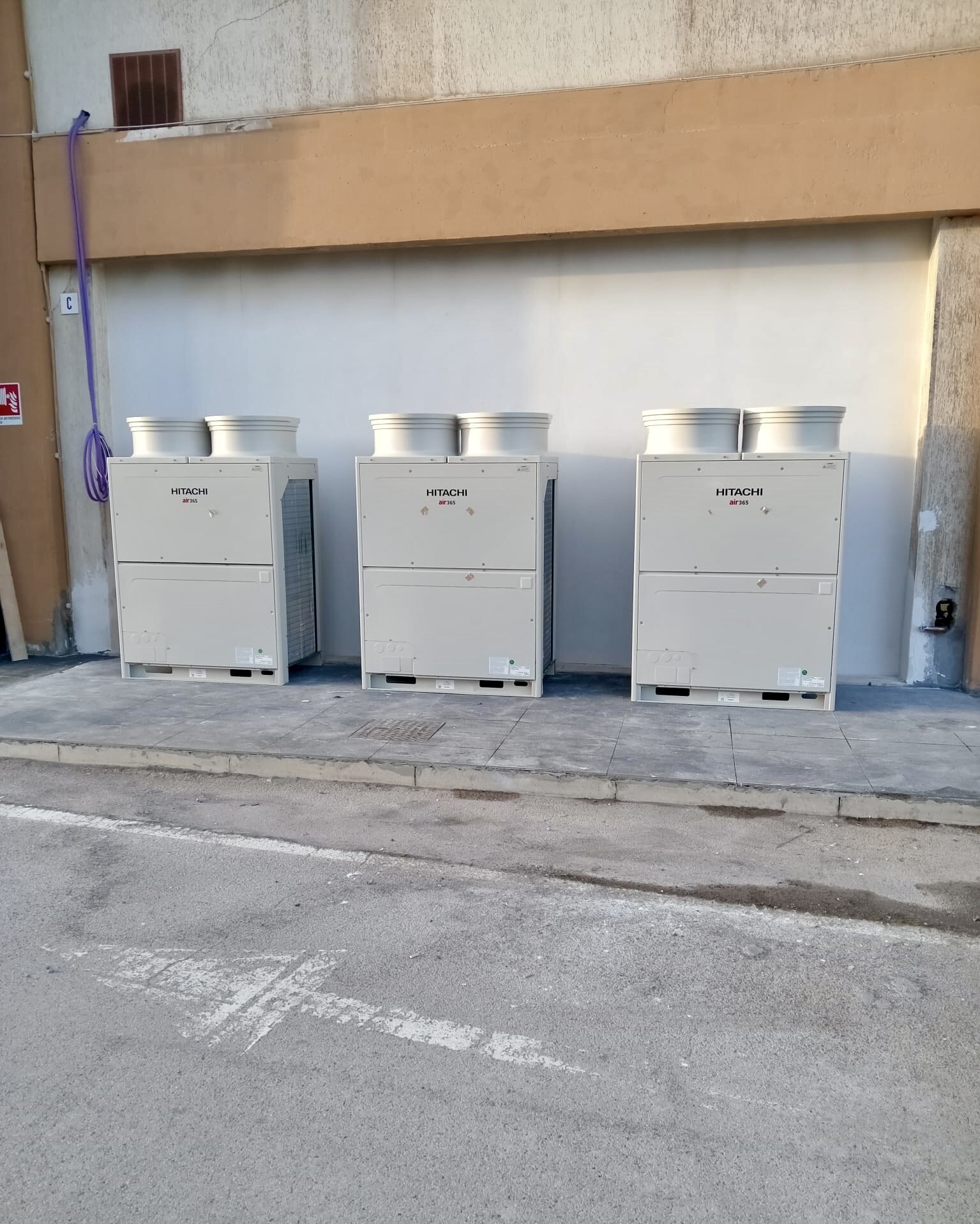

Unità esterne Hitachi VRF installate presso la concessionaria Peugeot a Catania
Unità esterne VRF commerciali · documentazione originale MAELI

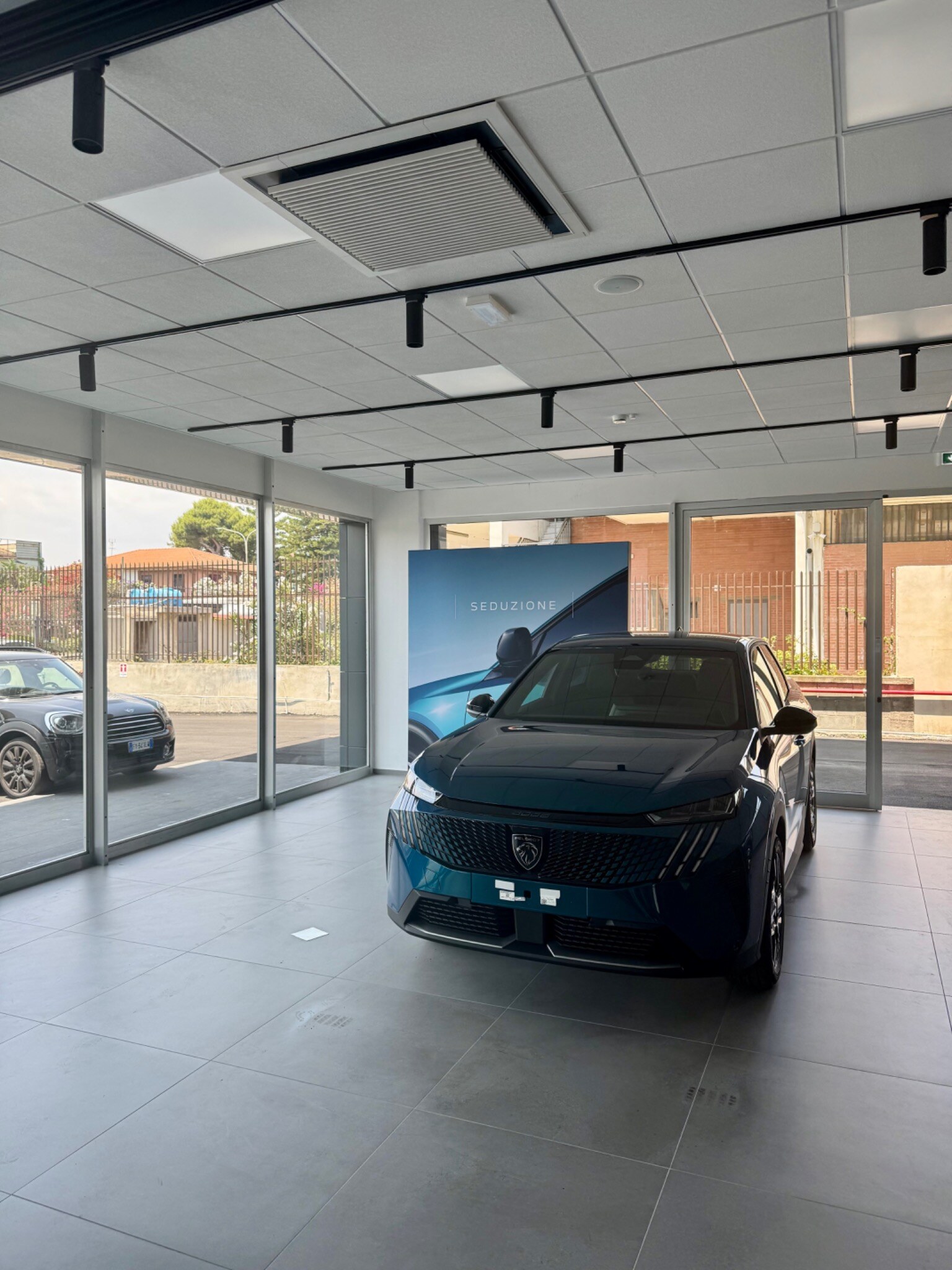

Showroom Peugeot Catania con cassette a quattro vie integrate nel controsoffitto
Comfort nel volume espositivo · documentazione originale MAELI

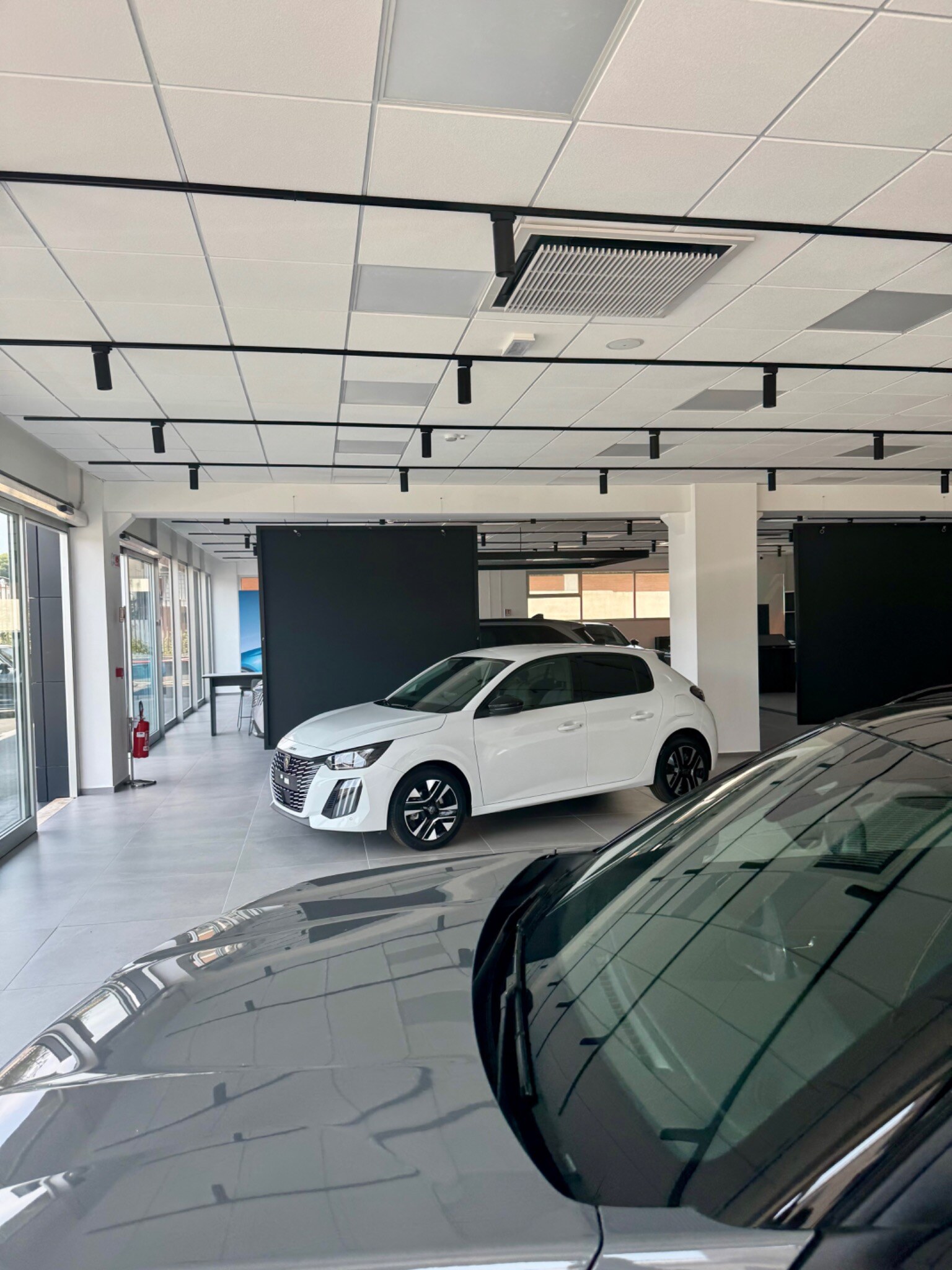

Area vendita Peugeot Catania con distribuzione dell’aria a cassette
Distribuzione uniforme nelle aree vendita · documentazione originale MAELI

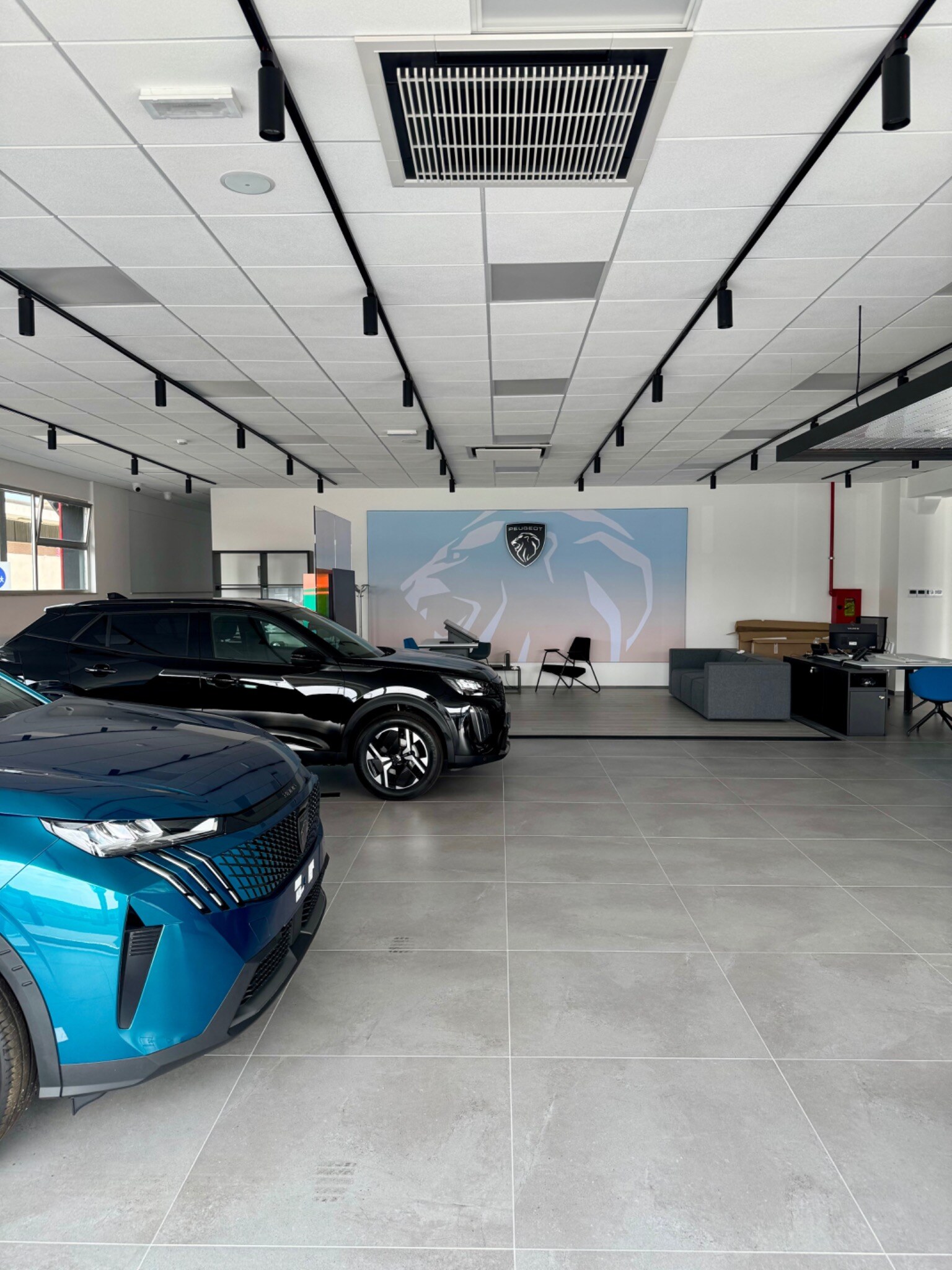

Interno dello showroom Peugeot Catania con terminali Hitachi a soffitto
Terminali a cassetta integrati a soffitto · documentazione originale MAELI

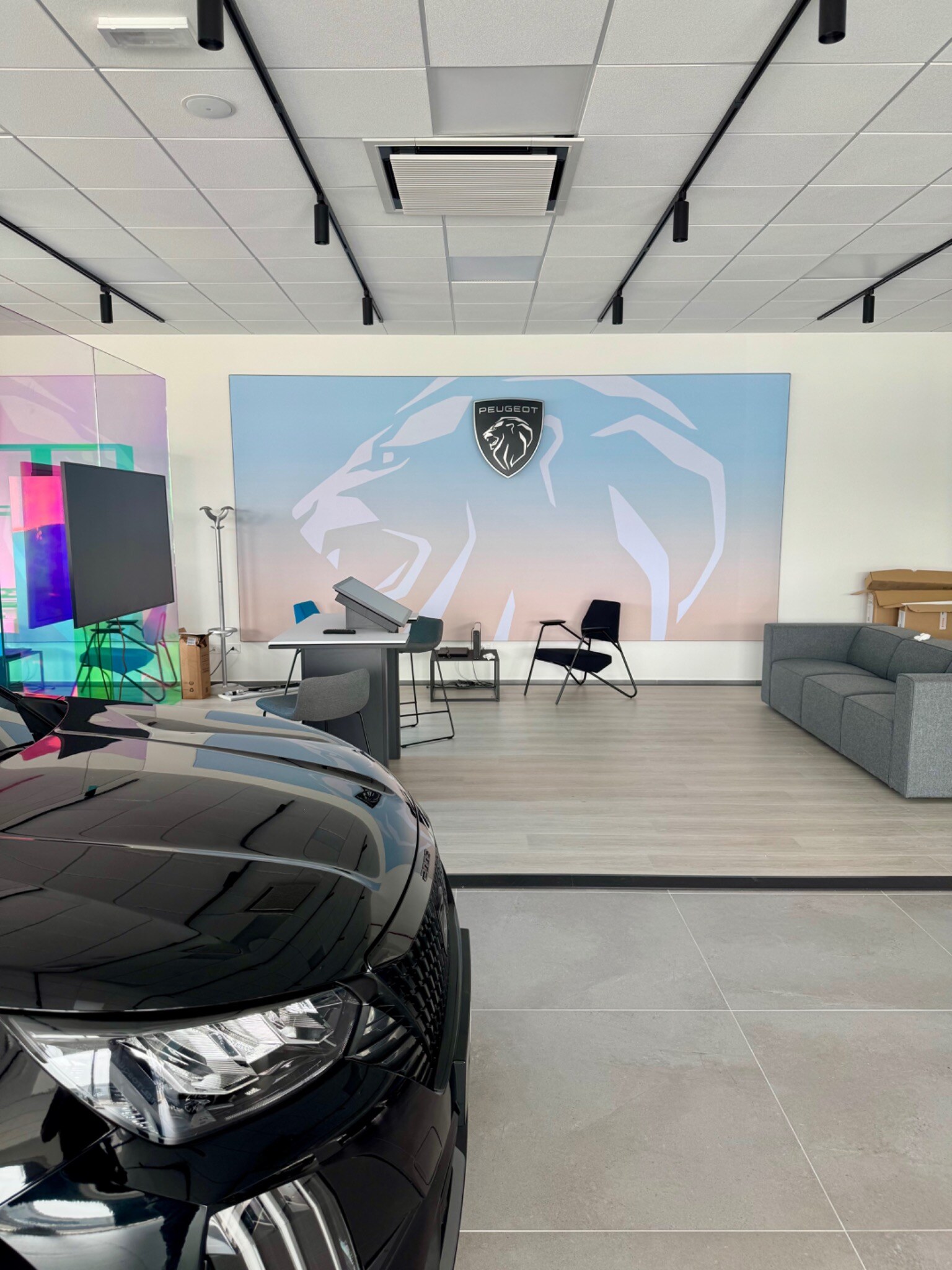

Showroom Peugeot Catania con vetture esposte e cassette a quattro vie
Lo showroom come spazio di esperienza · documentazione originale MAELI
02

LA SOLUZIONE

Precisione tecnica.
Presenza discreta.

La selezione Hitachi definisce un sistema Commercial VRF HP FSXNS2E RAS-50FSXNS2E, composto da due moduli RAS-18FSXNS2E e un modulo RAS-14FSXNS2E. All’interno, dodici cassette a quattro vie RCI-6.0FSR1 servono le aree principali dello showroom; due unità a parete completano la distribuzione negli ambienti complementari.

  • 1 sistema Commercial VRF Hitachi RAS-50FSXNS2E
  • 140,0 kW nominali in raffrescamento e riscaldamento
  • 14 unità interne: 12 cassette a quattro vie e 2 unità a parete
  • 14 comandi locali PC-ARFG-E
DATI DI SELEZIONE VERIFICATI

Potenza commerciale. Distribuzione costruita sullo showroom.

Il report di selezione Hitachi documenta un unico sistema VRF commerciale, con terminali a cassette a quattro vie per il volume espositivo e unità a parete per gli ambienti complementari. La configurazione risponde alla necessità di distribuire il comfort in modo uniforme, lasciando liberi spazi e percezione del prodotto esposto.

140kW nominali caldo/freddo
136kW calcolati in raffrescamento
14unità interne selezionate
159m di tubazioni totali

CONFIGURAZIONE DI PROGETTO

  • Unità esterna: Commercial VRF HP Hitachi RAS-50FSXNS2E, composta da 2 moduli RAS-18FSXNS2E e 1 modulo RAS-14FSXNS2E.
  • Terminali showroom: 12 cassette a quattro vie RCI-6.0FSR1 con pannello P-N23NA2.
  • Terminali complementari: 1 unità a parete RPK-0.8FSRM e 1 unità a parete RPK-1.0FSRM.
  • Condizioni di selezione: 35 °C esterni / 24 °C interni in raffrescamento; 7 °C BS / 3,1 °C BU esterni / 24 °C interni in riscaldamento.
  • Capacità calcolata alle condizioni di progetto: 136,0 kW in raffrescamento e 138,2 kW in riscaldamento.

Modelli, quantità, potenze e condizioni di selezione provengono dal report tecnico Hitachi disponibile a MAELI. Le prestazioni riportate sono riferite alle condizioni di progetto indicate e non costituiscono una certificazione delle prestazioni in esercizio. Dato da verificare con l’ufficio tecnico MAELI per qualsiasi intervento o modifica dell’impianto.

IL CONTRIBUTO MAELI

01Analisi applicativa02Selezione VRF commerciale03Fornitura04Supporto tecnico e commerciale
